Акустико-эмиссионная система A-Line 32D (PCI-8E)


Назначение прибора:
Акустико-эмиссионная система A-Line 32D (PCI-8E) предназначена для неразрушающимого контроля методом AЭ


Варианты использования:

Portable, SAX - это компактная переносная АЭ система, работающая на базе ИК (индустриального компьютера) и предназначенная для произведения измерений в различных полевых условиях.
Ethernet Box - это очень компактная акустико-эмиссионная система сбора необходимых данных обладающая возможностью удаленного доступа со стандартным протоколом Ethernet 10/100 Base-T. Данная система поставляется в специально созданной для него, сумке. В комплект входит специальный кабель для произведения соединений E-box с персональным компьютером, также именуемый как "патч-корд", его длина составляет 5 м. По согласованию также может быть поставлен этот же кабель, только длиной не более 50 м. Жёсткий диск в данной системе отсутствует, а все необходимое программное обеспечение хранится на съемном флэш-диске. Все накопление данных, а также их последующая обработка осуществляется при помощи внешнего компьютера или ноутбука.


Отличительные особенности акустико-эмиссионной системы A-Line 32D (PCI-8E):

  • Восемь АЭ каналов плюс два параметрических канала на PCI плате, занимающей один слот в компьютере.
  • Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий на 8 каналов.
  • Максимальное количество каналов - 64 АЭ канала в одном системном блоке (возможно расширение количества каналов за счет объединения нескольких системных блоков в один измерительный комплекс).
  • Высокий диапазон измерения амплитуды - 100 дБ.
  • Программируемые высококачественные цифровые фильтры.
  • Анализ формы волны и спектра сигналов по каждому каналу в реальном времени.
  • Надежность каждой системы A-Line 32D (PCI-8E) достигается благодаря 100%-му входному и выходному контролю.
  • Традиционная схема построения АЭ системы, с применением аналоговой передачи данных от предусилителя к центральной вычислительной станции по коаксиальному кабелю, позволяет достигнуть простоты использования A-Line 32D (PCI-8E).
  • Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line 32D.

Отличия Лель/A-Line 32D (DDM/) от A-Line 32D (PCI-8)


Лель A-Line 32D (DDM)A-Line 32D (PCI-8)
АЭ система является распределённой системой сбора и обработки данных.Преобразование АЭ-сигнала с датчика (преобразователя АЭ) в цифровой вид и последующая обработкапроизводятся непосредственно в модуле
сбора данных (модуль АЭ), который располагается также на объекте контроля рядом с преобразователем АЭ. Затем полученные в результате обработки данные
передаются в центральный блок сбора и обработки на базе индустриального компьютера.
АЭ система традиционной архитектуры сцентрализованной схемой обработки данных. Сигнал от преобразователя АЭ усиливается в предусилителе и по отдельному коаксиальному кабелю передается  на центральный блок сбора
и обработки данных. Преобразование АЭ-сигнала в цифровой вид и последующая обработка производятся в центральном блоке сбора и обработки данных на базе индустриального компьютера.

В системе каждый канал (модуль АЭ)гальванически развязан, что в совокупности с применяемой цифровой передачей данных обеспечивает высокую помехозащищённость.В системе каждый канал гальванически связан с шасси блока сбора и обработки данных.
Передача данных на центральный блок сбора и обработки данных осуществляется вцифровом виде.Передач данных на центральный блок сбора и обработки данных осуществляется ваналоговом виде.
Система позволяет проводить контроль протяжённых объектов суммарной длиной до5 км за одно измерение.

В системе максимально допустимая длина коаксиального кабеля составляет 250-300м, следовательно, максимальное расстояние между крайними точками (преобразователями АЭ) на объекте контроля не превышает 600 м.
В системе реализована возможность переключения каждого канала на излучение импульсов с заданной амплитудой.Возможна доукомплектация базового варианта системы PCI-8 специальным имитатором АЭ-сигналов.
Максимальное количество параметрических каналов - 4 на каждый модуль АЭ.Максимальное количество параметрических каналов - 2 на плату PCI-8.


A-Line 32D (PCI-8)

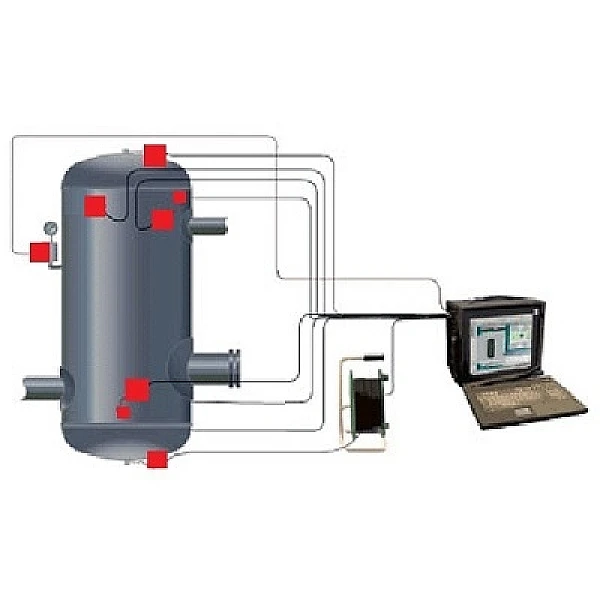

- это акустико-эмиссионная система традиционной архитектуры, которая обладает централизованной схемой обработки получаемых данных. Сигнал от преобразователя акустико-эмиссионной системы усиливается в предусилителе, а также по отдельному кабелю передается на персональный компьютер, для обработки и сбора данных. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В данной системе все каналы гальванически связаны с шасси блока обработки и сбора данных.
Передача данных на персональном компьютере для обработки и сбора данных производится в аналоговом виде.
В системе максимально возможная длина кабеля составляет приблизительно 300 метров.
Максимальное количество каналов - 2 на PCI-8.
A-Line 32D (DDM) - это акустико-эмиссионная система традиционной архитектуры, которая обладает распределённой системой обработки получаемых данных. Преобразованный акустико-эмиссионного - сигнала с датчика по отдельному кабелю передается на персональный компьютер, где производится сбор и передача данных, компьютер расположен на объекте контроля вблизи с акустико-эмиссионным преобразователем. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В системе все каналы акустико-эмиссионного модуля  являются гальванически развязанным - это в совокупности вместе с используемой цифровой передачей данных гарантирует высокую помехозащищённость.
Передача данных на персональный компьютер для обработки и сбора данных производится в цифровом виде.
В системе максимально возможная длина кабеля составляет приблизительно 5 километров за одно измерение.
Максимальное количество каналов - 4 на все модули АЭ.



Варианты исполненияPORTABLEETHERNET BOX
Компьютер на базе шасси АсмеII-843+
Промышленный компьютера на базе шасси IPC-6806BP-20ZB +
Количество каналов4÷48 (64 версия XL)4÷48 (64 версия XL)
Контроллер линииОдин на 12 АЭ-каналов
Модуль сбора данных c магнитным держателемПо числу АЭ-каналов
Датчик GT-200По числу АЭ-каналов
Магнитный держатель датчикаПо числу АЭ-каналов
Кабель типа UTP на большой металлической катушке 70 мПо числу линий (одна линия - 12 АЭ-каналов)
Кабель типа UTP на малой пластмассовой катушке 30 мПо числу АЭ-каналов минус количество линий
Терминатор линии1 на линию + 1 запасной
Программное обеспечение++
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Акустико-эмиссионная система A-Line 32D (PCI-8) в следующих типовых исполнениях и комплектациях:

Комплектация A-Line 32D (PCI-8) (8 каналов):
• Блок сбора и обработки данных 1 шт.
• Предусилитель ПАЭФ с магнитным держателем 8 шт.
• Преобразователь GT200 с магнитным держателем 8 шт.
• Кабель РК-50 (100 м) на катушке 8 шт.
• Косичка для подключения кабеля к компьютеру 1 шт.
• Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (8 каналов) Portable
A-Line 32D (PCI-8) (8 каналов) Ethernet Box

Комплектация A-Line 32D (PCI-8) (12 каналов):
• Блок сбора и обработки данных 1 шт.
• Предусилитель ПАЭФ-014 с магнитным держателем 12 шт.
• Датчик GT200 с магнитным держателем 12 шт.
• Кабель РК-50-2 (100 м) на катушке 12 шт.
• Косичка для подключения кабеля к компьютеру 2 шт.
• Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (12 каналов) Portable
A-Line 32D (PCI-8) (12 каналов) Ethernet Box


Комплектация A-Line 32D (PCI-8) (16 каналов):
• Блок сбора и обработки данных в исполнении 1 шт.
• Предусилитель ПАЭФ с магнитным держателем 16 шт.
• Преобразователь GT200 с магнитным держателем 16 шт.
• Кабель РК-50 (100 м) на катушке 16 шт.
• Косичка для подключения кабеля к компьютеру 2 шт.
• Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (16 каналов) Portable
A-Line 32D (PCI-8) (16 каналов) Ethernet Box


Комплектация:

PortableSAXIndustrialEthernet Box*
Компьютер на базе шасси SAX-903V+
Шасси промышленного ПК в 19" стойку+
Промышленный компьютер на базе шасси IPC-6806BP-20ZB+
Количество каналов4÷244÷4024÷644÷16
Плата канальная PCI-8Одна на 8 АЭ-каналов
Предусилитель ПАЭФ с магнитным держателемПо числу АЭ-каналов
Датчик GT-200По числу АЭ-каналов
Магнитный держатель датчикаПо числу АЭ-каналов
Кабель РК-50 на катушке
(пластмассовая малая) 100 м
По числу АЭ-каналов
Косичка (для подсоединения кабеля к компьютеру)По числу АЭ-каналов

Комплексы с количеством каналов больше 32-х поставляются по согласованию с заказчиком.
