Эталоны чувствительности проволочные Элитест (ASTM E-747)

Проволочные эталоны чувствительности Элитест по ASTM E-747

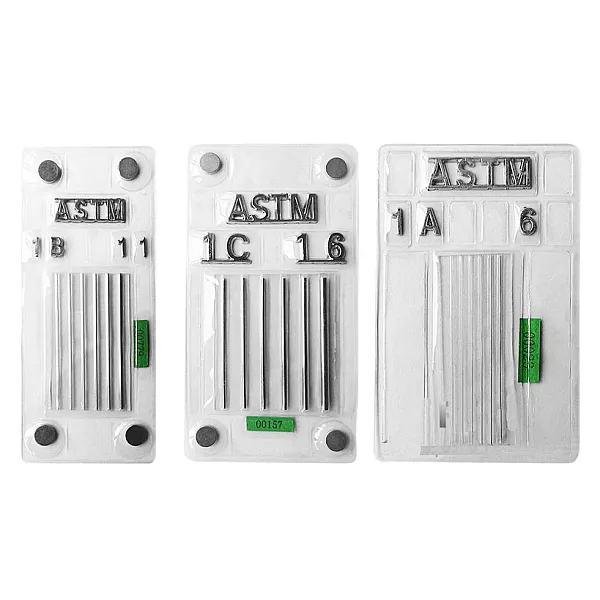

Проволочные эталоны чувствительности применяются в рентгеновской дефектоскопии с целью оценки чувствительности схемы контроля, применяемой при просвечивании. Представляют собой семь вытянутых металлических проволок, заключённых в чехол из гибкого пластика. Все эталоны выполнены в соответствии с американским стандартом ASTM E-747 и стандартом ISO 19232-1. С целью минимизации ошибки рекомендуется использовать проволочные эталоны, выполненные из сплава, аналогичного материалу объекта.

Проволочные эталоны чувствительности «Элитест» изготавливаются из стали, алюминия, меди, титана и никеля согласно ТУ 26.51.33-066-96651179-2017. Эталоны чувствительности по ASTM E-747 могут применяются при температуре от минус 50 до плюс 55 °C и относительной влажности воздуха от 0 до 80%. Проволочные эталоны необходимо предохранять от механических повреждений (падений, ударов и т. п.).

Маркировка эталонов чувствительности проволочных (ASTM E-747)

В пластиковых чехлах эталонов, выполненных в соответствии с ASTM E-747, также находятся маркировочные знаки, позволяющие визуально определить тип проволочных эталонов как при подготовке к созданию снимка, так и при его просмотре.

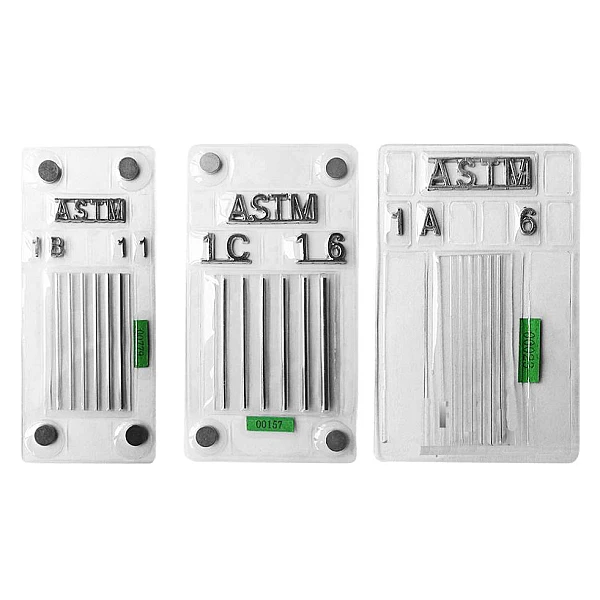

Слева размещено цифробуквенное обозначение эталона чувствительности, где цифра характеризует материал эталона, а буква — типовой размер комплекта проволок (A, B, C, D, где D обозначает эталоны с наиболее крупными проволоками). Справа находится идентификационный номер самой толстой проволоки (6/11/16/21, чем больше число, тем толще проволока).

Например, если нам потребуется стальной эталон с проволоками небольшого диаметра, маркировка будет иметь следующий вид: ASTM 1A 6, где 1 — обозначение стали; A — буква, определяющая размер проволок, а число 6 — типовой номер самой крупной проволоки в комплекте. Если же необходим относительно крупная никелевая проволока, то нужно будет искать 3D 16, где 3 — обозначение никеля; D — буква, определяющая размер проволок, а число 16 — типовой номер самой крупной проволоки.

В отличие от канавочных эталонов чувствительности, проволочные не нуждаются в поверке. Их использование прекращается в случае повреждения пластиковой оболочки (чехла) или при обнаружении признаков коррозии металла на поверхности эталонов.
