Мобильная лаборатория телеинспекции трубопроводов

Мобильная лаборатория телеинспекции трубопроводов

Компания Аверус проектирует, и изготовляет мобильные и стационарные диагностические комплексы с полным приборным оснащением.  Данные диагностические комплексы созданы с учетом эксплуатации в крайне трудных климатических условиях, снабжены новейшим оборудованием и имеют прекрасные условия для работы операторов.

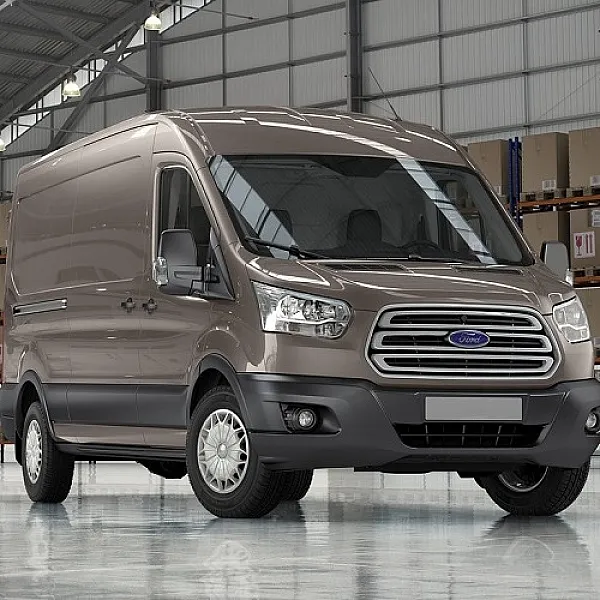

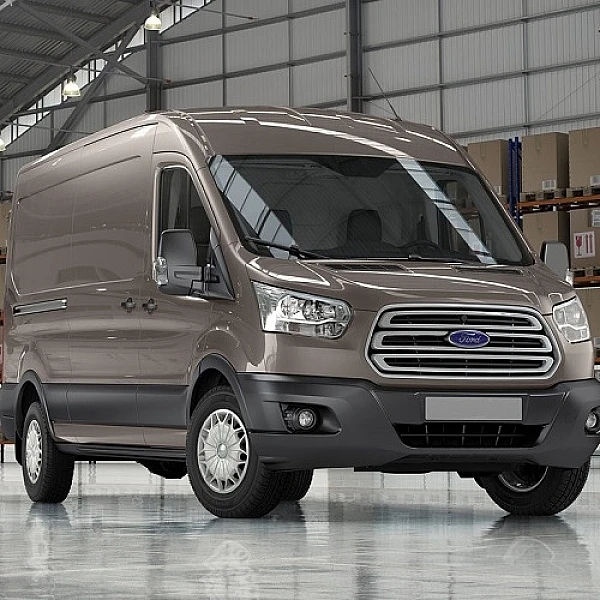

Передвижная лаборатория для диагностики систем водоснабжения и водоотведения на базе автомобиля FordTransit 406 (задний привод)
Безопасность
1. Оборудование ТДК по безопасности  соответствует требованиям ГОСТ 12.003-74, а также требованиям настоящих ТУ.
2. ТДК  соответствует требованиям ГОСТ 12.1.004-76 в части пожарной безопасности.
3. ТДК  соответствует требованиям ГОСТ 26104-89 в части электробезопасности .
4 . Габаритная ширина кузова, полная масса и ее распределение по осям не  превышает пределов, установленных технической характеристикой базового автомобиля.
5. На внешней стороне боковых сторон фургона нет  острых травмоопасных выступов.
6. С обеих сторон кабины водителя  установлены зеркала заднего вида с дополнительными сферическими зеркалами.
7. Оборудование установленное в фургоне и салоне не имеет травмоопасных выступов.

Требования по устойчивости к внешним воздействующим факторам мобильного диагностического комплекса с полным оснащением.
Мобильные диагностические комплексы  имеют оформленные документы для постановки на учет в ГИБДД и сертификат одобрения типа транспортного средства. Расчетный срок службы мобильного диагностического комплекса - 8 лет

Вариант комплектации:

1. Проталкиваемая система внутритрубной теледиагностики серии P342 PalSystem

Система оснащена барабаном с 60 м зондом, камерой PAL 25мм и 50мм, с командным модулем P350 (от системы теледиагностики P350 кроулер) с видеозаписью с возможностью передачи по Bluetooth.

Особенности:

• Цифровое видео для высокой четкости изображения на экране, запись и воспроизведение
• Высокая емкость памяти для сохранения изображений на удобных flashкартах
• Простая передача видеоизображений в РС для включения в отчеты заказчика
• Износостойкая головка канала управления с VGA TFT ЖКД антибликовым экраном 6,4 дюйма. Прочный корпус камеры, выполненный из нержавеющей стали, и двухслойные сапфировые окна объектива
• Сменные светопринадлежности камеры с ярко белым светодиодным освещением
• Широкий набор толкателей и барабанов для проталкивания на расстояние от 30 до 150 м
• Полная совместимость всех камер, кабельных барабанов и дополнительных принадлежностей для систем определенной серии
• Полная идентификация положения зонда в пределах его рабочего диапазона перемещений
• Многообразие направляющих и пружинных упоров для обеспечения маневренности в трубе
• Аудио вход для ввода речевых комментариев
• Дополнительная клавиатура для облегчения создания заказчиком заголовков результатов
• видеообследований и изображений
• Счетчик длины толкателя с функцией калибровки
• Работа от источника постоянного тока автомобилей или переменного тока (сеть или генератор)
• Возможность использования собственного видеорегистратора через разъем входа/ выхода Видеосигнала.

Состав системы P342 PalSystemflexiprobe™ Standard:

Описание	Единицы измерения	Кол-во
Блок управления P350 (Блок управления от телеинспекции P350)	Шт.	1
Толкатель/барабан для проталкивания на длину 120 м с встроенным счетчиком длины и возможностью калибровки	Шт.	1
Цветная камера 25 мм и 50 мм, с фиксированным фокусом и автоматической угловой установкой (относительно горизонтальной плоскости) для контроля труб диаметром от 29 мм  до 300 мм	Шт.	1
Барабан Р342 Standard.Длина 60 м.	Шт.	1
Зонд 640Гц для локации камеры	Шт.	1
Набор щеток-центровщиков для камеры	Компл.	1
Флэш карта	Шт.	1
Адаптеры питания от 220 В и от а/м прикуривателя	Шт.	1

2. Трассоискатель RD 8100 PDLG с генератором Тх-10.

RD8100 — это новейшая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD810 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно — это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты.
Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически создавать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности.

Особенности трассоискателя RD8100:

• Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
• Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
• Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
• Встроенный GPS-приемник позволяет добавлять данные позиционирования локатора, исключая необходимость во внешнем GPS-приемнике;
• Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
• Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
• Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
• Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
• Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
• Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;

3. Металлоискатель RD 316.

RD 316 предназначен для поиска ферромагнитных предметов(люки колодцев,запорная арматура,фрагменты трубопроводов,стояков сифонов, гидрозатворов) по излучаемому ими магнитному полю.
Приближение к искомому объекту сопровождается одновременным увеличением частоты звукового сигнала и возрастанием на дисплее его цифрового значения, что обеспечивает большую точность.

4. Система поиска утечек в трубопроводах Primayer Eureka3

Компания Primayer представляет новую систему по поиску утечек трубопроводов. Eureka3 собрала в себе лучшие запатентованные технологии компании Primayer за последние годы. Система Eureka3 имеет большой ряд преимуществ: защищенное исполнение пульта управления IP65 и передатчиков IP66, продолжительное время работы, интерактивное управление и анализ результатов, а так же интуитивно понятный интерфейс.

Преимущества течеискателя

• Сенсорный экран высокой четкости для удобства эксплуатации
• 16-разрядная цифровая обработка корреляции
• Интерактивное представление моделей труб, корреляции и спектра когерентности
• Функция коррекции скорости
• Обработка и анализ полученных измерений программным обеспечением Enigma®
• Компактное исполнение с зарядкой батареи в кейсе

Дополнительные возможности

• Дополнительное прямое подключение передатчика к трубе (удобная работа на улицах).
• Опции автоматической и ручной фильтрации.
• Функция масштабирования.
• Подавление нежелательных шумов.
• Связь с GPS для определения места утечки.

5. Портативный ультразвуковой расходомер жидкостей компании Panametrics - TransPortPT878

Области применения
Расходомер TransPortPT868 – это полностью укомплектованная портативная ультразвуковая система измерения расхода жидкостей:
•      Питьевая вода.
•      Сточные воды.
•      Вода систем охлаждения и нагрева.
•      Сверхчистая вода и жидкости.
•      Растворы вода/гликоль.
•      Сырая нефть.
•      Очищенные углеводороды.
•      Дизельное топливо.
•      Смазочные масла.
•      Химикаты.
•      Напитки.

Универсальный портативный расходомер
Расходомер TransPortPT878 – это универсальная, автономная, портативная система, основанная на времяимпульсном методе измерения и имеющая все необходимые опции и дополнительные принадлежности для измерения расхода жидкостей. Небольшие размеры и вес, встроенный блок аккумуляторов и универсальное зарядное устройство обеспечивают высокую гибкость применения этого расходомера, практически, в любых задачах измерения расхода жидких сред.

Высокая точность, как при измерении расхода двухфазных, так и идеально чистых жидкостей
Запатентованная корреляционная времяимпульсная технология измерения расхода CorrelationTransit-Time™ и цифровая обработка сигналов, реализованные в TransPortPT878, значительно увеличивают отношение сигнал-шум, обеспечивая точное, без дрейфа нуля измерение расхода жидкостей, которые содержат вторую фазу – захваченные потоком частицы или газовые пузырьки. Расходомер TransPort надежно работает в этих и других сложных условиях, где традиционные расходомеры не действуют.

Расходомер TransPortPT878 также позволяет точно измерять расход в идеально чистых жидкостях, не содержащих "отражатели", где Допплеровские расходомеры работать не могут. Расходомер TransPort пригоден для использования, как в случае обычных задач применения времяимпульсного метода, так и в большинстве других задач, где традиционные времяимпульсные расходомеры "встречаются" со значительными трудностями.

Простота и легкость использования
Возможность выполнения первых измерений расхода в пределах нескольких минут после открытия упаковки говорит о легкости использования расходомера TransPort. Просто введите параметры объекта, прикрепите УЗ преобразователи на трубу, установите расстояние между ними, и "процесс пошел". При этом нет необходимости в дополнительном оборудовании, а также во врезке в трубопровод. Опытный пользователь может выполнить множество различных измерений за один рабочий день. Расходомер TransPortPT878 – это идеальное средство для всех видов обследований, связанных с измерением расхода.

УЗ преобразователи и зажимные приспособления
С помощью накладных УЗ преобразователей расходомер TransPortPT878 позволяет измерять расход через металлические, пластиковые или даже покрытые цементом трубы без врезки в стенку трубы. Расходомер TransPortPT878 обеспечивает стабильную точность измерения расхода без загрязнения и утечек измеряемой среды. Расходомер TransPortPT878 не имеет движущихся деталей, которые подвержены износу, или сужений, приводящих к засорению трубы, и не требует регулярного технического обслуживания.

Для удовлетворения жестким требованиям промышленного применения доступен широкий спектр УЗ преобразователей с различными рабочими частотами, материалами конструкции, рабочими  температурами и размерами. Для обеспечения контакта накладных УЗ преобразователей с трубой доступны различные зажимные приспособления для разных труб и размеров УЗ преобразователей. Эти зажимные приспособления реализуют различные способы крепления к трубе, включая цепи, металлические ленты, ленты Velcro® и магнитные зажимы.

При необходимости состав переоборудования, номенклатура, марки и количество приборов и принадлежностей входящих в состав лаборатории могут быть  изменены по согласованию с Заказчиком с учетом конкретных специфических  задач или доукомплектованы дополнительным оборудованием отечественного или импортного производства.

Гарантия - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты поставки.

Первичное авторизованное производителем обучение специалистов с выдачей сертификатов - без дополнительной оплаты.
Обучение производится на территории Покупателя.
On-line консультации по работе с оборудованием
