ТИМ КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ
Программная система ТИМ КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности:
- автоматизированное создание трассы ОДД.
- расстановка технических средств организации дорожного движения (ТСОДД).
- формированием ведомостей и чертежей-схем организации дорожного движения.
ПРЕИМУЩЕСТВА ТИМ КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ
- Фиксированная привязка объектов ОДД к трассе
- Автоматизированный расчет дорожных знаков, точечной и линейной разметки
- Автоматизированный расчет сигнальных столбиков и дорожных ограждений на обочине
- Актуализация объектов ОДД после изменений в проекте
- Возможность совместной работы с последующим выпуском сводных ведомостей
ИСХОДНЫЕ ДАННЫЕ
- проект дороги, выполненный в виде Трассы АД.
- хml файлы из ТИМ КРЕДО 3D СКАН (подсистема позволяет выделить существующий рельеф, ось дороги, кромки и бровки, дорожные знаки, линейную дорожную разметку, сигнальные столбики, дорожные ограждения).
- веб-карты.
- файлы форматов dxf/dwg
БИБЛИОТЕКИ ДАННЫХ

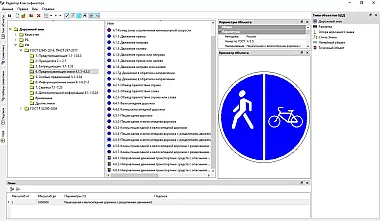

Для различных технических средств организации дорожного движения разработаны специальные объекты тематического классификатора. Присутствует возможность их редактирования и дополнения классификатора новыми элементами: как самими объектами организации движения, так и разнообразными подписями, и семантическими свойствами — через Редактор классификатора.
РЕШАЕМЫЕ ЗАДАЧИ И РЕЗУЛЬТАТЫ

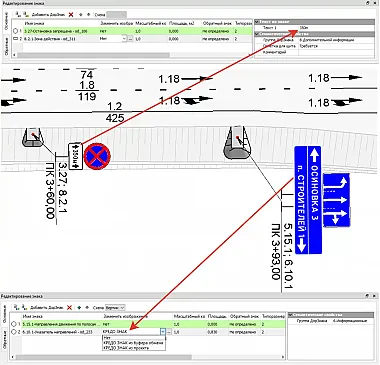

При расстановке дорожных знаков реализованы настройки для получения различных конфигураций знаков и их отображения на плане:
- выбор стиля знака, который определяет расположение и цвета подписей в разных состояниях знака (новый, существующий и др.), параметры установки знака на берме, обочине и разделительной полосе, взаимное расположение табличек и знаков, создание подписи у каждого щитка или подписи на выноске;
- выбор вида опоры (стойка, трос-растяжка, рама и т.д.), а в случае использования стоек можно назначить их количество;
- выбор признака для установки опоры: новый, перенос, существующий, демонтаж.
Знаки выбираются из объектов классификатора по номеру знака согласно методике ПОДД.

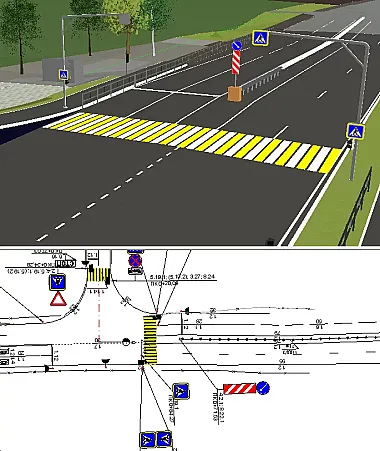

Горизонтальная разметка (точечная, линейная и площадная) так же, как и остальные элементы ТСОДД проектируется по активной трассе как в ручном, так и в автоматизированном режиме.
Предусмотрены различные способы интерактивного построения линейной разметки, что позволяет быстро дополнить созданную автоматически разметку.
Особенность точечной разметки заключается в том, что она может располагаться посередине полосы движения либо в произвольном месте. Для точечной разметки так же, как и для дорожного знака, можно ввести переменную текстовую часть и заменить изображение индивидуальным, из растрового файла.
Для проектирования площадной разметки имеется широкий спектр настроек для выполнения штриховок островков безопасности любых конфигураций и пешеходных переходов и др.
В ТИМ КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ реализован наиболее трудоемкий расчет расстановки удерживающих ограждений на обочинах дороги.
В зависимости от кривизны плана и профиля, уклонов, высот и крутизны насыпи, категории дороги, интенсивности движения, дорожных условий определяются участки, где нужно устанавливать ограждение. Для каждого участка назначается удерживающая способность.
После окончательной установки дорожного ограждения пользователь может рассчитать участки установки сигнальных столбиков на обочинах дороги. В зависимости от значения радиуса кривых плана и профиля, высоты насыпи и интенсивности движения определяется необходимость и шаг установки сигнальных столбиков.
Точечные объекты ОДД, к которым относятся светофоры, тумбы, одиночные сигнальные столбики, светильники и т.п., также размещаются в указанном месте дороги и отображаются на плане соответствующими условными знаками и подписями.
Для проекта ОДД предусмотрено создание ведомостей, а шаблоны каждой из них можно редактировать под требования заказчика.
Чертежи, которые формируются по проекту ОДД, можно экспортировать в DXF, DWG или в растр, а можно сразу отправить на печать.
Также можно экспортировать данные и в формат IFC.
Нормативные документы, применяемые в ТИМ КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ:
Для России:
ГОСТ 32945-2014 «Дороги автомобильные общего пользования. Знаки дорожные. Технические требования».
ПНСТ 247-2017 «Экспериментальные технические средства организации дорожного движения. Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения».
ГОСТ Р 52290-2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования».
ГОСТ Р 52289-2019 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств».
ГОСТ Р 51256-2018 «Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования».
Для Беларуси:
СТБ 1300-2014 «Технические средства организации дорожного движения. Правила применения».
СТБ 1140-2013 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические условия».
СТБ 1231-2012 «Технические средства организации дорожного движения. Разметка дорожная. Общие технические условия».
Для Казахстана:
СТ РК 1412-2017 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств».
СТ РК 1124-2003 «Технические средства организации дорожного движения. Разметка дорожная. Технические требования».
СТ РК 1125-2002 «Знаки дорожные. Общие технические условия».
А также ГОСТ 32758-2014 «Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Технические требования и правила применения».
