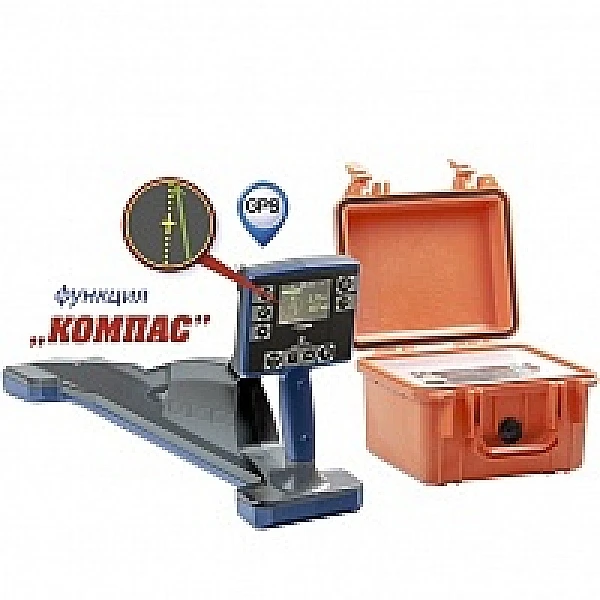

Трассоискатель Сталкер 75-14

Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.  В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14.

Общие особенности трассопоискового комплекса:

  • функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • Трассировка и координирование местоположения во всемирной системе координат;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • Трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
  • Трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт)
  • (Данный гениратор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М ).

Приемник ПТ-14

Особенности:
  • облегченная конструкция (вес 1,7 кг.)
  • непрерывное отображение на  дисплее всех необходимых параметров:
  • Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
  • Шкалы максимума и минимума;
  • Глубины залегания  и силы тока коммуникации на всех активных частотах;
  • Шкала зонд - для определения мест повреждений;
  • Полярность сигнала  -   в месте повреждения изоляции
  • происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.
  • Запись в память приемника ПТ-14:
  • уровня сигналов с магнитных антенн и по входу ЗОНД;
  • направления к коммуникации;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления поискового тока;
  • относительной полярности разности потенциалов по входу «ЗОНД»;
  • фазы сигнала по входу «ТРАССА»;
  • рабочих частот;
  • местные дата и время в момент снятия показаний по информации GPS;
  • координаты места снятия показаний по информации GPS.


Генератор ГТ-75

  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44).

Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Комплектация трассоискателя Сталкер 75-14

Наименование Назначение Фото Количество
Сталкер ПТ-14 - приемник  Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.  PT14.jpg  1
Сталкер ГТ-75 - генератор  Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.  GT75.jpg  1
Телефоны головные РЛПА.468627.001  Необходимы для улавливания разностей звукового сигнала.  Tele.jpg  1
Блок питания БПН-А 12-0,5  Применяется для заряда аккумулятора приемника.  BPNA12.jpg  1
Батарейный отсек 5*AA
РАПМ.436244.003
Предназначен для возможности питания от 6 элементов питания типа АА.  Bat100.jpg  1
Bluetooth usb адаптер Для беспроводного подключения к ПК или ноутбуку.  b.jpg  1
Руководство по эксплуатации РАПМ.464333.008РЭ   Руководство по эксплуатации Ruk00.jpg  1
Сумка приемника  Предназначена для переноски приемника.  sumka.jpg  1
Чехол солнцезащитный  Предназначен для защиты экрана приёмника от солнечных бликов.  che.jpg  1
10  Рамка передающая РП-02 РАПМ.468151.001  Предназначена для подключения к коммуникации бесконтактным способом.  Ramka.jpg  1
11  Блок питания БПН-12-3  Предназначен для зарядка аккумуляторов. Питание от сети 220В. BPN123.jpg  1
12  Кабель питания "12 В" РАМП.685613.001  Предназначен для питания генератора от автомобильного аккумулятора  Kabel.jpg  1
13  Катушка с красным проводом 10 м РЛПА.685442.004  Применяется для подключения генератора к коммуникации или штырю заземления.  KatKras.jpg  1
14  Катушка с синим проводом 10 м РЛПА.685442.004-01  Применяется для подключения генератора к коммуникации или штырю заземления.  KatSin.jpg  1
15  Зажим типа "крокодил"  Применяются для подключения кабеля к коммуникации.  Krok.jpg  1
16 Штырь заземленияРЛПА.305177.004-01
Для заземления shtir.jpg  1
17 Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ
Руководство по эксплуатации на генераторы. Ruk00.jpg  1
18 Сумка для принадлежностей генератора
Предназначена для переноски аксессуаров.
 1

Дополнительные аксессуары

Наименование Назначение Фото Цена
1 Контакт магнитный
РАПМ.469339.001
Предназначен для подключения генератора к трубопроводу.  magnit.jpg 4400р
Мини-датчик МД-01 РЛПА.411519.001 Предназначен для отбора жил в кабеле, определение кабеля в пучке и поиска неисправностей в проводке.  MD01.jpg 2000р
Датчик контроля изоляции дки-е рлпа.411129.001  Предназначен для локализации мест повреждения при промерзшем грунте и над асфальтом. Высокая скорость работы.  DKIe.jpg 3300р
Датчик контроля изоляции "А-рамка" РАПМ.418114.001  Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами  2323.jpg 11500р
Датчик контроля изоляции ДКИ-П1 РАПМ.411129.002  Предназначен для локализации мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора  DKIP1.jpg 3300р
Датчик контроля изоляции ДКИ-02 РАПМ.411129.001  Предназначен для определения мест повреждения изоляции коммуникаций  DKI02.jpg 8150р
Внешний GPS "Bluetooth" модуль  Предназначен для определения и передачи данных географических координат в приемник  GPS.jpg 7600р
 Сумка генератора "Сталкер" Для переноски комплекта    sumkastalker.jpg 1600р
Блок питания 220/12-100 Вт РАПМ.436244.001  Для питания генератора от сети 220    220.jpg 7350р
10  Адаптер зарядный "12 В" РАПМ.685614.010  Предназначен для заряда аккумулятора ГТ-15 и ГТ-75 от автомобильного аккумулятора  adapt.jpg  1150р
11  Клещи индукционные КИ-50 (50 мм) РАПМ.418114.003  Предназначены для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней.  kleshiindukcionnie.jpg  12000р
