Трассотечеискатель "Успех АТГ-425.15Н"

Трассотечеискатель "Успех АТГ-425.15Н"

Рекомендуемые области применения

• ЖКХ
• Теплосети
• Водоканал

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Проведения работ по поиску скрытой проводки.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

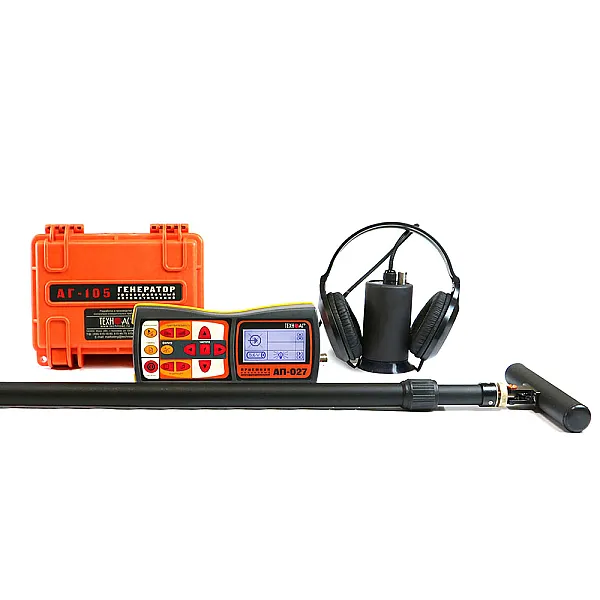

Трассотечеискатель "Успех АТГ-425.15Н" - универсальный многофункциональный комплект, в котором объединены три устройства

1. Трассоискатель с электромагнитным датчиком;
2. Трассоискатель с акустическим датчиком;
3. Течеискатель с акустическим датчиком

Особенности

• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Решаемые задачи

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Определение мест утечки.

Принцип работы

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

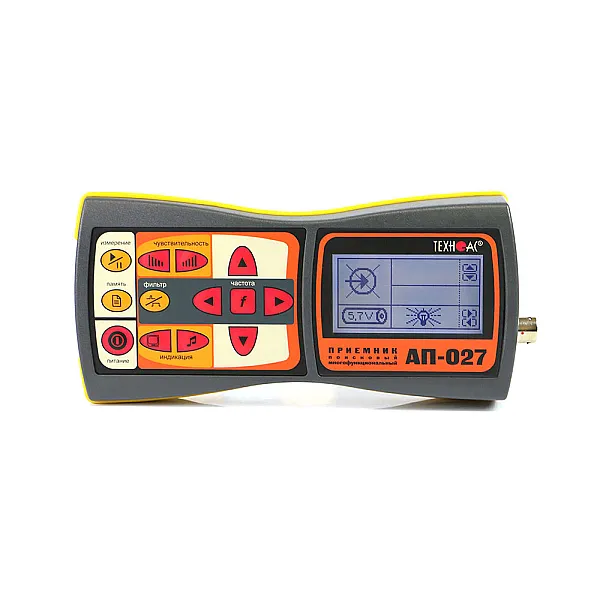

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

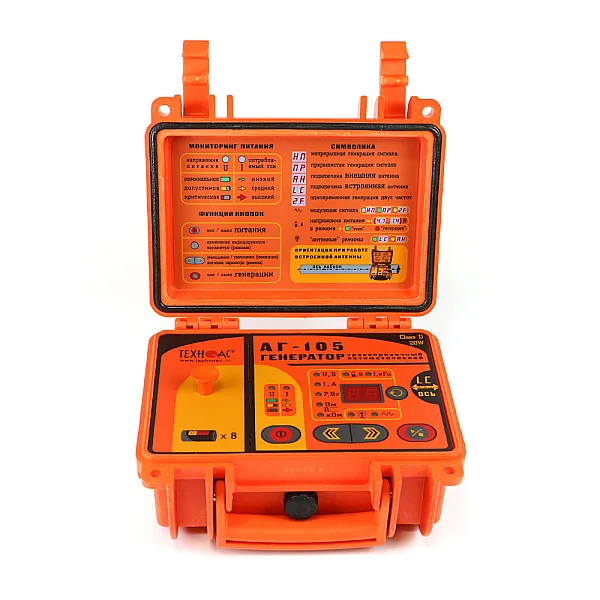

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

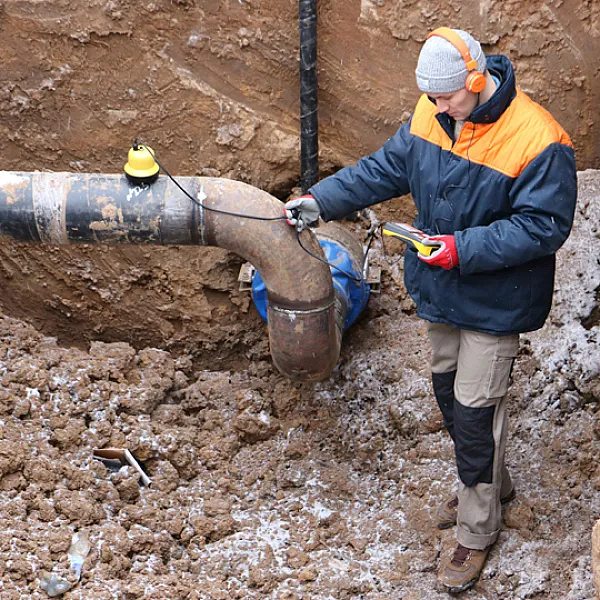

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
