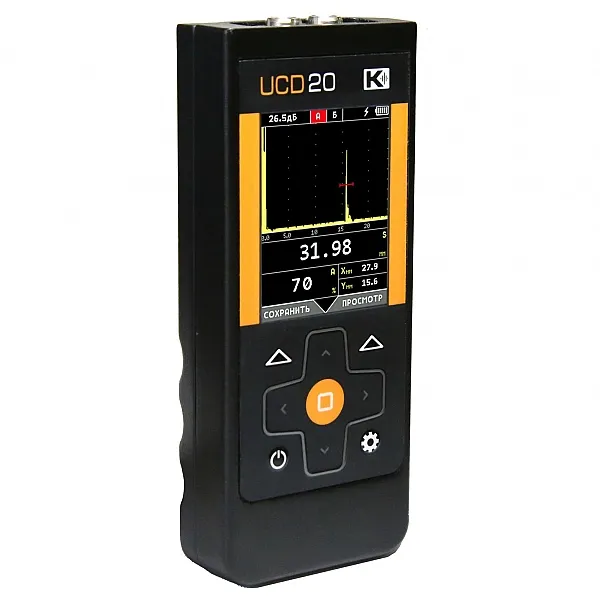

Ультразвуковой дефектоскоп УСД-20

Развертка

мин.: 0 - 2,38 мкс (0-7мм)
макс.: 0 - 170 мкс (0-506мм, сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 до 167 мкс

Максимальная длина контролируемого материала (сталь)

до 506 мм (эхо-режим), 1012 мм (теневой режим)

Задержка в призме

0 - 100 мкс с точностью 0,01 мкс

Зондирующий импульс

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ

400 Гц

Усилитель

широкополосный 0.5-20 МГц (-6 дБ)

Согласование с ПЭП сторонних производителей

нет

Диапазон регулировки усиления

92 дБ, с шагом 0.5 дБ

Временная Регулировка Чувствительности (ВРЧ)

линейная с диапазоном до 20 дБ

Кривая Амплитуда-Расстояние (АРК)

нет

Детектирование

полное, радиосигнал (во всем диапазоне развертки)

Отображение сигналов на экране (визуализация)

А-скан

Дополнительная клавиша +dB

нет

Автоматическая калибровка задержки в призме

нет

Автоматическая калибровка диапазона контроля при заданной толщине шва

нет

Автоматическая калибровка скорости УЗК

нет

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон

Функция АРД

нет

Цифровая фильтрация сигнала

нет

Аналоговая фильтрация сигнала

нет

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
одновременно с индикацией координат отражателя, измеренных по пику сигнала

Сравнение с сохраненным эталонным сигналом

нет

Поддержка стандарта контроля сварных швов AWS D1.1

нет

Обработка изображения на экране после «заморозки» экрана

Статичная картинка

Дисплей

Цветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть

Язык меню

русский, английский

Память

900 настроек с А-сигналом и названием,  900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом

Интерфейс

USB-С

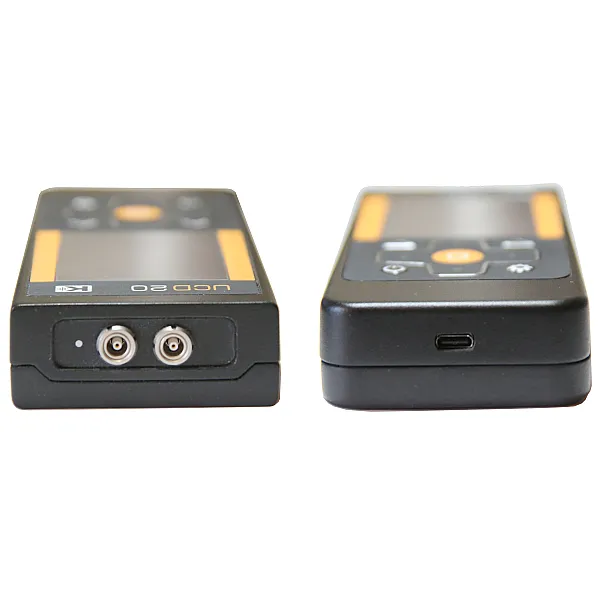

Разъемы преобразователей

2 х Lemo 00

Аккумулятор

встроенный, 3,7В/3,5А/ч

Время работы

до 20 часов

Внешнее питание

блок питания 220В AC

Напряжение питания

5В / 2,5А  DC

Диапазон рабочих температур

от -25°C до +55°C

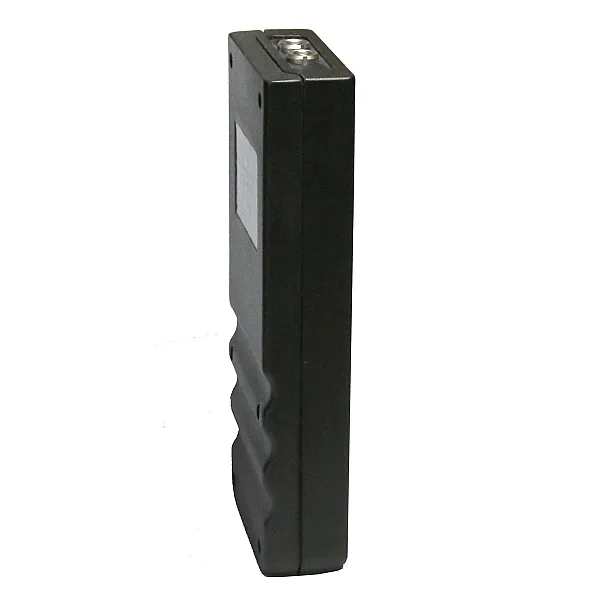

Размер (В x Ш x Д)

155 мм x 65 мм x 28 мм

Масса

0,24 кг с аккумулятором
