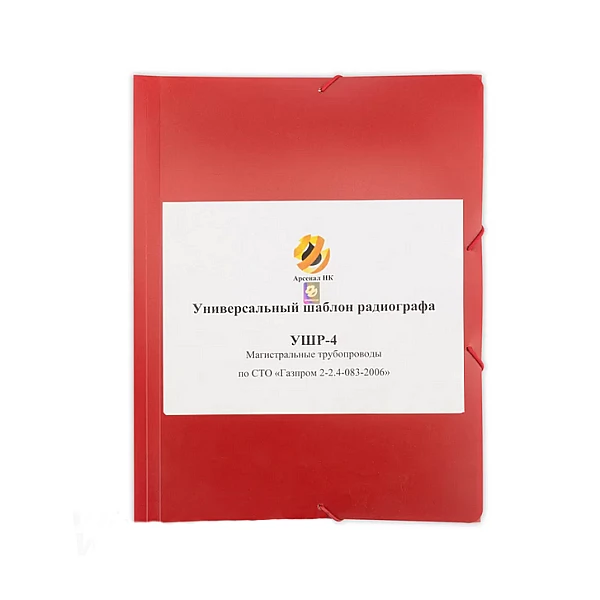

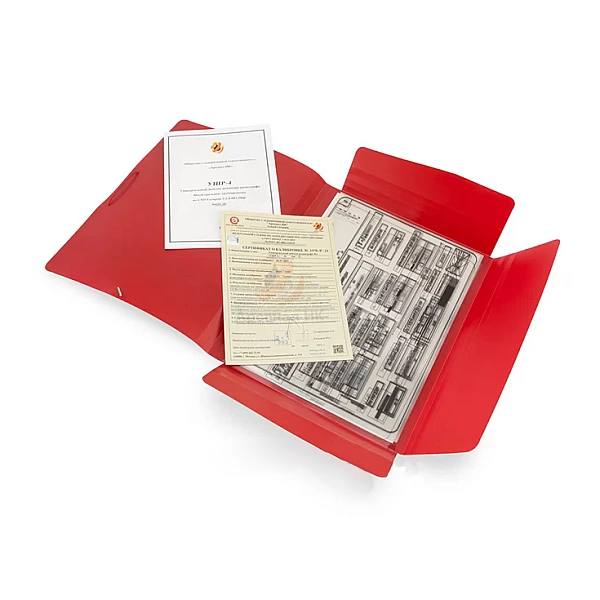

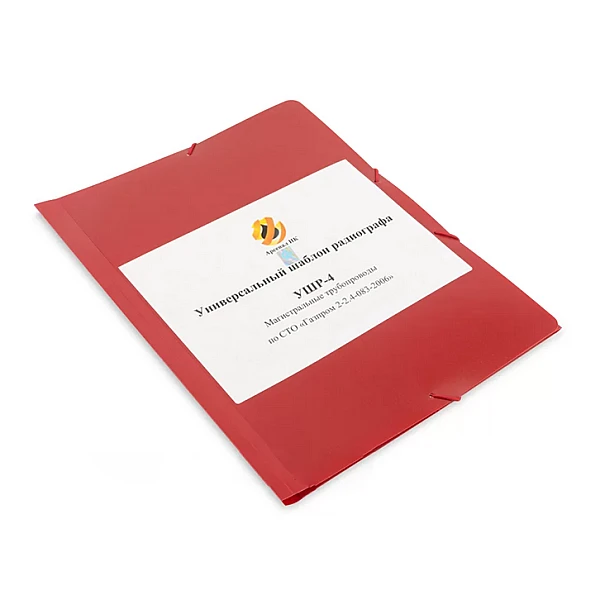

Универсальный шаблон радиографа УШР-4

Универсальный шаблон радиографа УШР-4

Универсальный шаблон радиографа УШР-4 (далее — УШР) изготовлен для проведения качественной оценки сварных швов трубопроводов диаметром до 1420 мм. Шаблон позволяет однозначно определить вид и размер дефектов: трещины, поры, шлаковые включения, непровар, утяжины, подрезы и превышения проплава. Критерии оценки качества дефектов разработаны с учетом СТО Газпром 2-2.4.-083-2006.

Сфера применения: неразрушающий контроль методом радиографии.

Описание

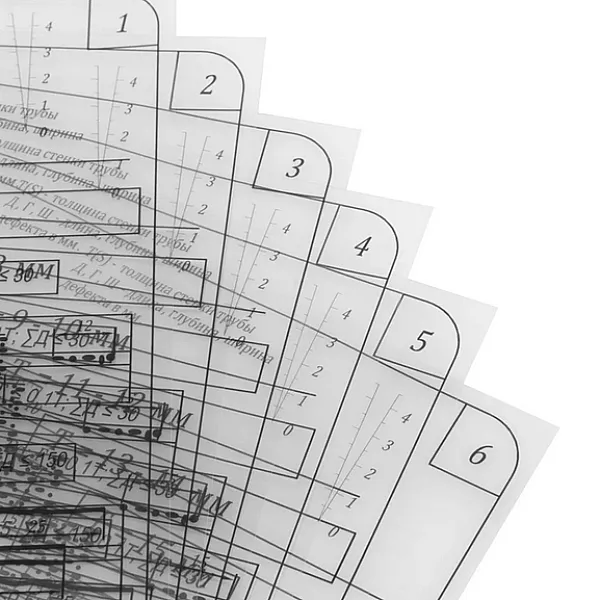

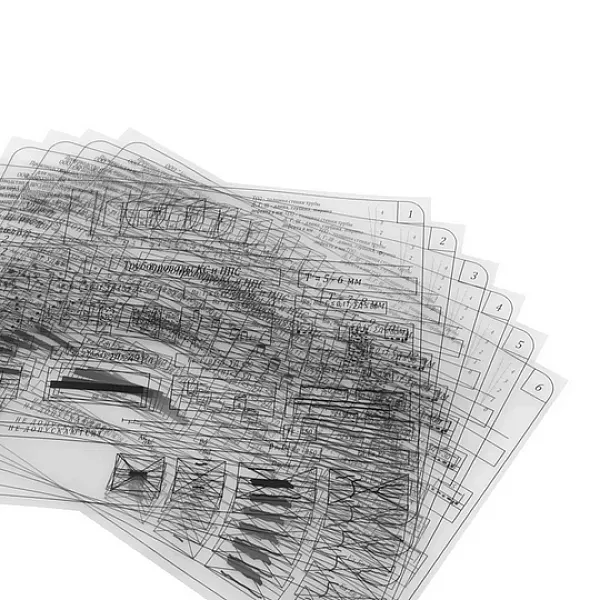

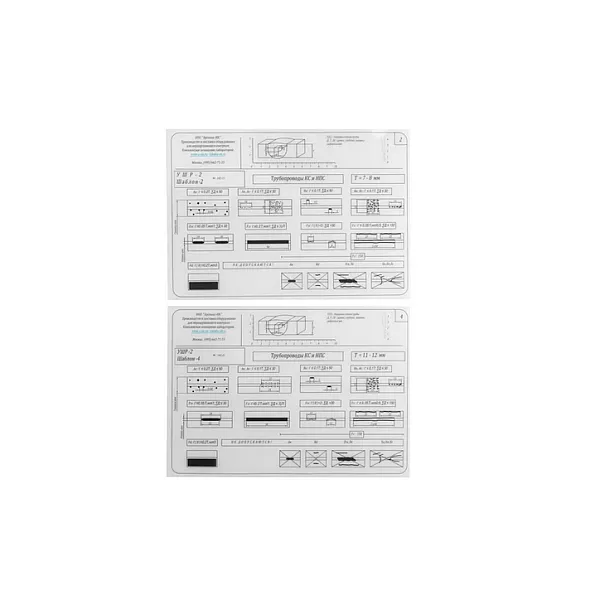

УШР-4 состоит из 11 шаблонов в виде прозрачной пленки размером 297×210 мм с нанесенными схематичными изображениями нормативных отрезков сварного шва и дефектов всех типов, предусмотренных ГОСТ 7512–82. Каждый предназначен для определенной толщины стенки* трубопровода:

* Если толщина стенки имеет дробное значение, его следует округлить до целых чисел в большую сторону.

Порядок работы с УШР-4

Дефект или группа дефектов оцениваются в следующем порядке:

• Выбирается шаблон, соответствующий толщине стенки контролируемого объекта;
• Накладывается на негатоскоп;
• Определяется вид дефектов на рентгенограмме;

Если размер дефекта на пленке превышает допустимое значение на шаблоне — дефект считается недопустимым.
