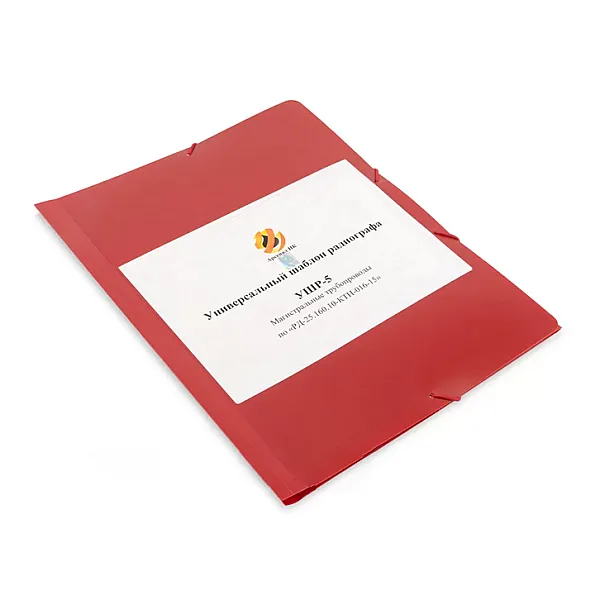

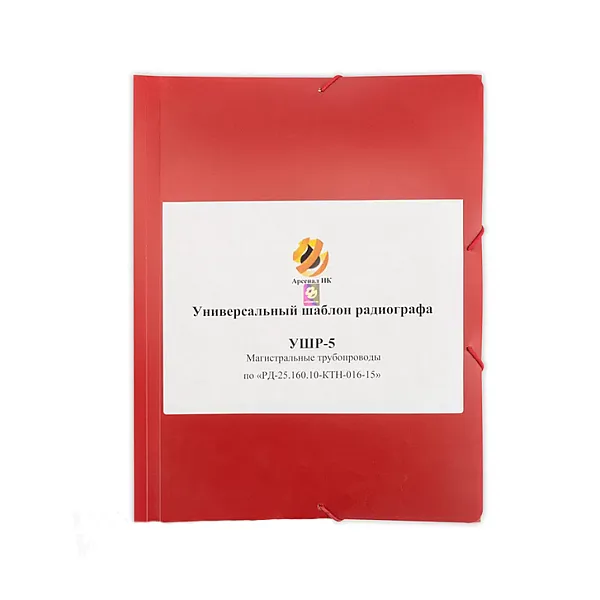

Универсальный шаблон радиографа УШР-5

Универсальный шаблон радиографа УШР-5

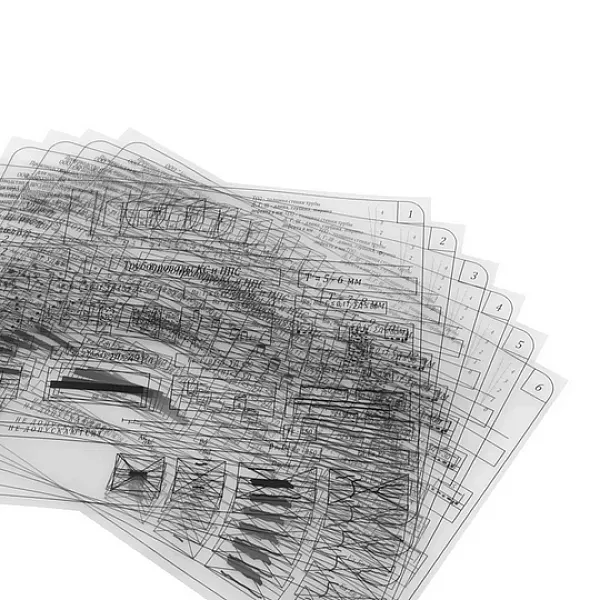

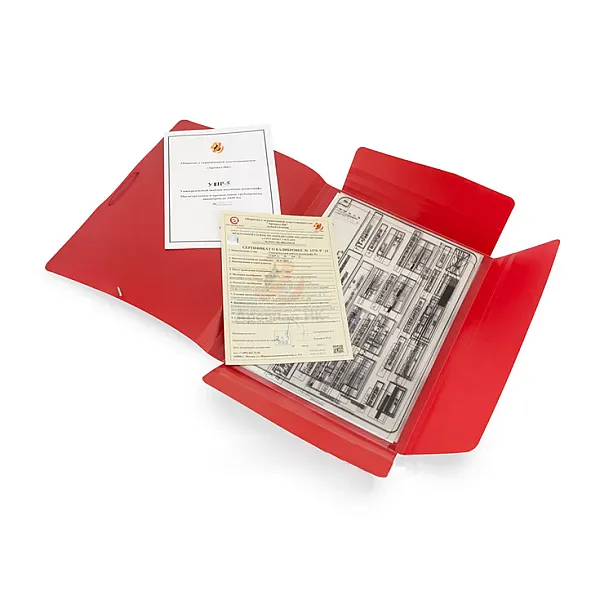

Универсальный шаблон радиографа УШР-5 это набор из 11 шаблонов прозрачной пленки, накладываемой на радиографический снимок сварного шва трубы магистрального трубопровода. Шаблон помогает быстро и точно оценить дефектность сварных соединений. УШР-5 создан под нормы руководящего документа АК «Транснефть» РД-25.160.10-КТН-016-15.

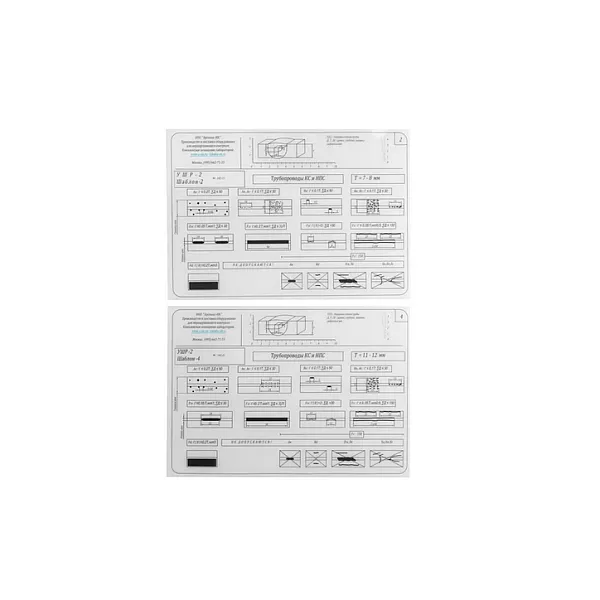

Анализируемая толщина стенки трубы может быть от 5 мм до 25 мм и выше. На универсальный шаблон радиографа УШР-5 нанесены нормы типовых дефектов по ГОСТ 7512–82, таких как поры, шлаковые включения, непровары, трещины и наружные дефекты. Каждый шаблон соответствует определенному диапазону толщины стенки трубы.

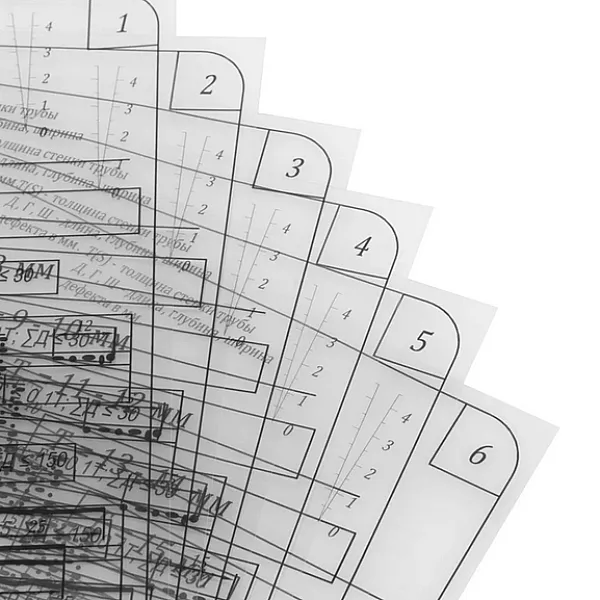

Шаблон позволяет измерить продольные и поперечные размеры дефектов, протяженность группы дефектов и расстояния между ними. С помощью клиновидного измерителя можно измерить диаметр поры с точностью 0,25 мм. На шаблоне есть миллиметровая шкала, позволяющая измерить общую длину дефектов, указаны также их лучевые размеры в долях от толщины стенки трубопровода.

Порядок работы с универсальным шаблоном радиографа УШР-5:

• Определить вид дефекта на снимке, размещенном на негатоскопе
• Найти на шаблоне данный дефект и наложить его на анализируемый

Если дефект превышает геометрические размеры шаблонного, то он считается недопустимым.

В нижней части шаблонов обозначены типы трещин, категорически недопустимых независимо от их геометрических параметров.
