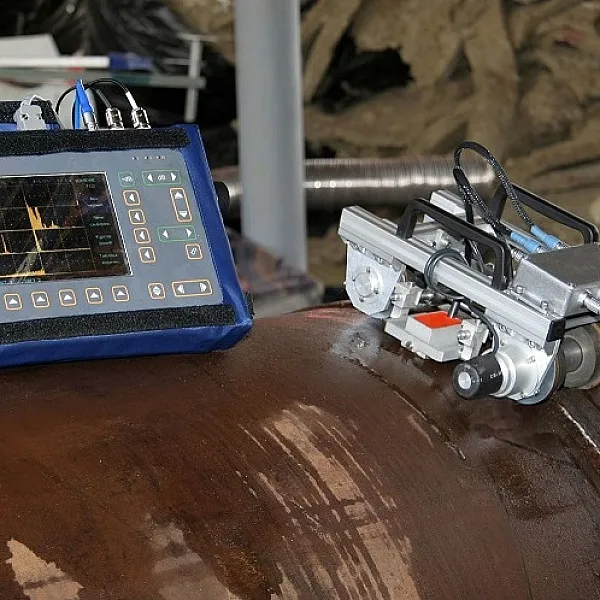

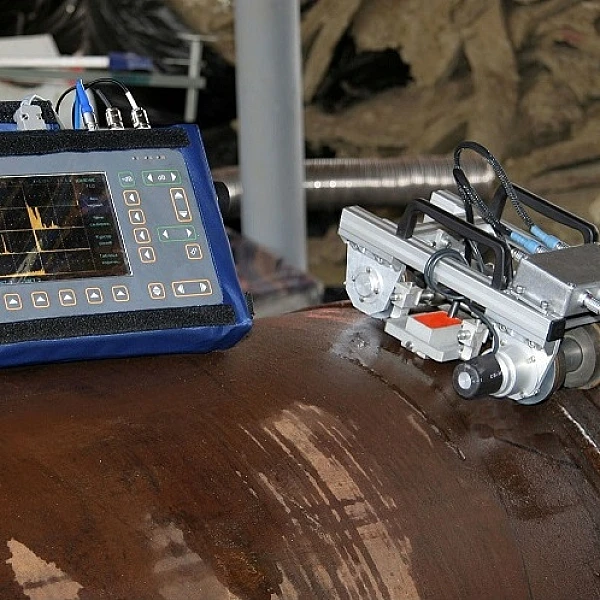

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector

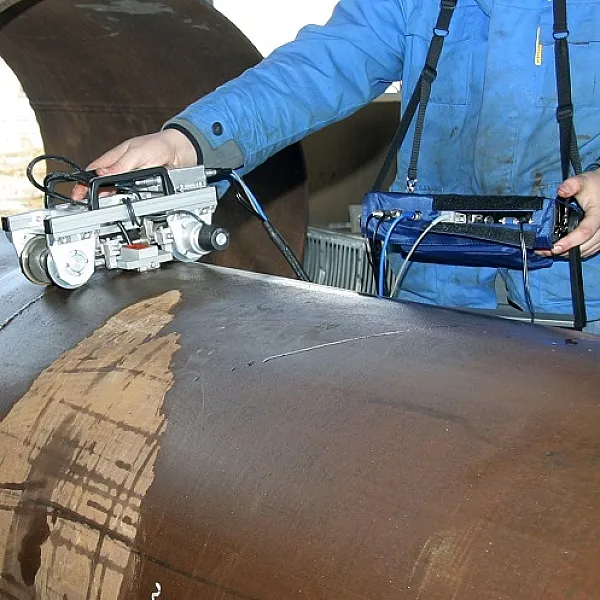

Предназначен для МУЗК кольцевых сварных соединений труб при строительстве, реконструкции и капитальном ремонте линейной части и технологических объектов магистральных газопроводов, а также сварных соединений протяженных конструкций листового металла, таких как мостовые конструкции, большие резервуары, корабли.

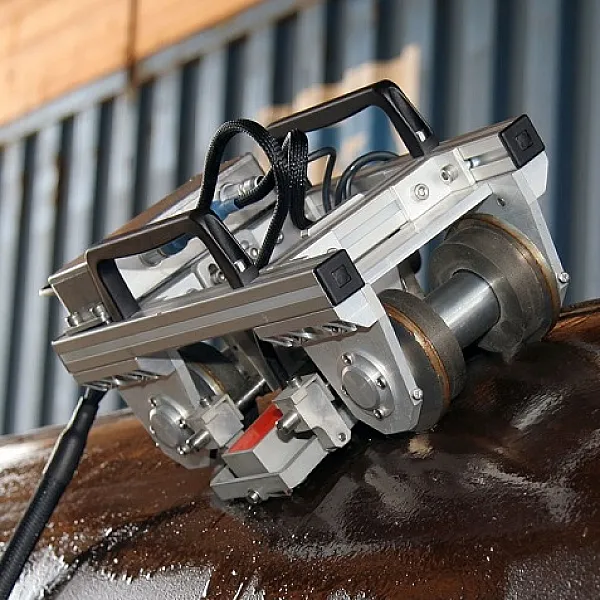

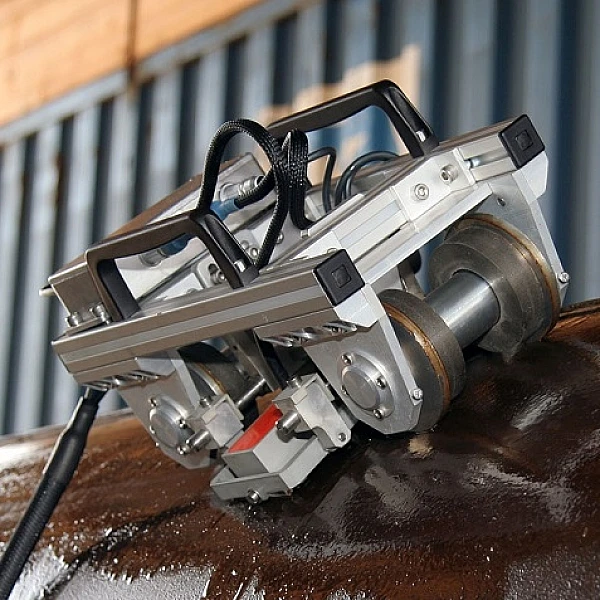

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.
Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.
Сканер-дефектоскоп УСД-60-8К обеспечивает выявление дефектов в сварных соединениях, таких как трещины, несплавления по кромкам, непровары, поры, шлаковые включения с указанием условных размеров, места расположения (координаты) и количества дефектов в соответствии с СТО Газпром 2-2.4-083-2006 и Временными требованиями.
Сертификаты:
Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599),
Зарегистрирован в Государственном реестре средств измерений под №34808-10,
Имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".
Преимущества дефектоскоп УСД-60-8К Weldspector:
Одновременное отображении сигналов во всех каналах контроля в реальном времени
Полноэкранный просмотр и настройка всех параметров каждого канала
Независимое ВРЧ в каждом канале
Функция калибровки энкодера для точного отсчета координат
Сохранение и просмотр результатов сканирования
Обработка и анализ проконтролированного участка шва

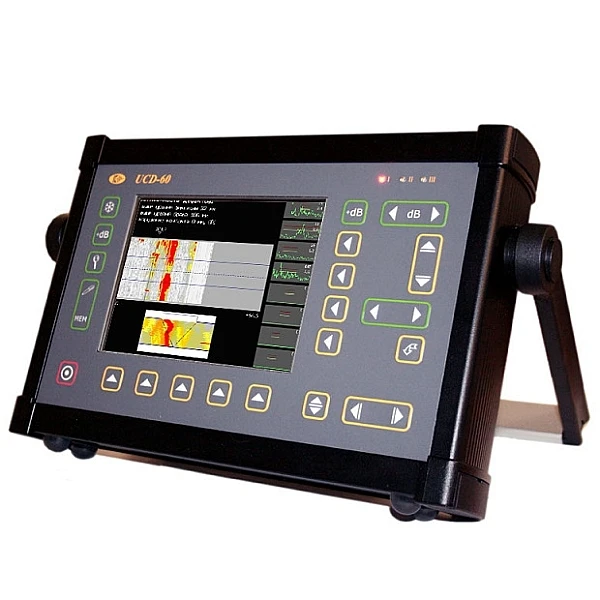

Восьмиканальный дефектоскоп УСД-60-8K обладает следующими особенностями:
Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
Работа на прямом солнечном свете и при отрицательных температурах до -40 С
Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
Частота повторения ЗИ:до 2000Гц
Вывод сигналов в виде А-, С- скана
Возможность подключения различных сканеров
Возможность самостоятельного задания схемы контроля в каждом канале
Автоматическая настройка на заданную толщину шва
Интерфейс Ethernet
Питание: Li-ion аккумулятор или внешний блок питания
до 6-8 часов работы от аккумулятора
Требования для проведения контроля УСД-60-8К:
Для проведения МУЗК необходимо обеспечить беспрепятственный доступ к сварному соединению с двух сторон. Ширина зачищенной поверхности (от брызг металла, шлака, окалины, грязи) должна быть не менее 150 мм от сварного соединения в каждую сторону
Шероховатость поверхности должна быть не ниже Ra 6,3 мкм (Rz 40) по ГОСТ 2789
Кривизна основного металла в осевом направлении в околошовной зоне (не менее 150 мм от сварного шва в каждую сторону) должна быть не более 0,5 мм на 100 мм длины
Сварные соединения должны быть выполнены из труб с одной толщиной стенки
Для проведения МУЗК сварных соединений, трубы, лежащие на земле, должны быть уложены на лежки таким образом, чтобы просвет от нижней точки трубы до земли был не менее 500 мм в зоне стыкового сварного соединения. В случае невозможности проведения МУЗК из-за ограниченного доступа к сварному соединению необходимо провести ручной УЗК или использовать другие методы неразрушающего контроля в соответствии с СТО Газпром 2-2.4-083
Вы можете купить сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector в компании Аверус - официального дилера завода-изготовителя.
Проведем демонстрацию оборудования онлайн или в нашем офисе
Характеристики
Комплектация
Стандартная комплектация:
Артикул
Наименование
Кол-во
61101
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
1
39018
блок питания сетевой 18В / 220В
1
61001
защитный чехол с блендой и креплением на корпусе оператора
1
50231
кабель СР50-Lemo00
2
15183
Преобразователь ультразвуковой П111-5-К6
1
15111
Преобразователь ультразвуковой П121-2,5-65
1
20361
кабель 60-Ethernet-1m для связи с ПК
1
20362
кабель 60-Ethernet-2m для связи с ПК
1
20360
Ethernet Switch для УСД-60
1
61320

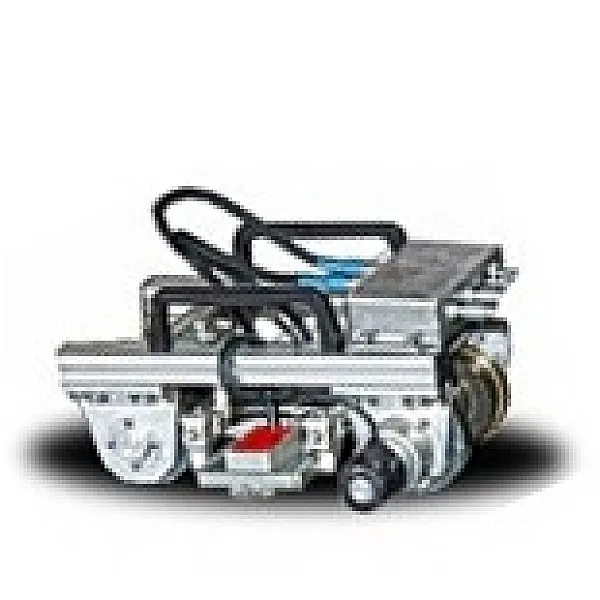

Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500мм
1
61321
Ультразвуковой многоканальный акустический блок для толщин 5-24мм*
