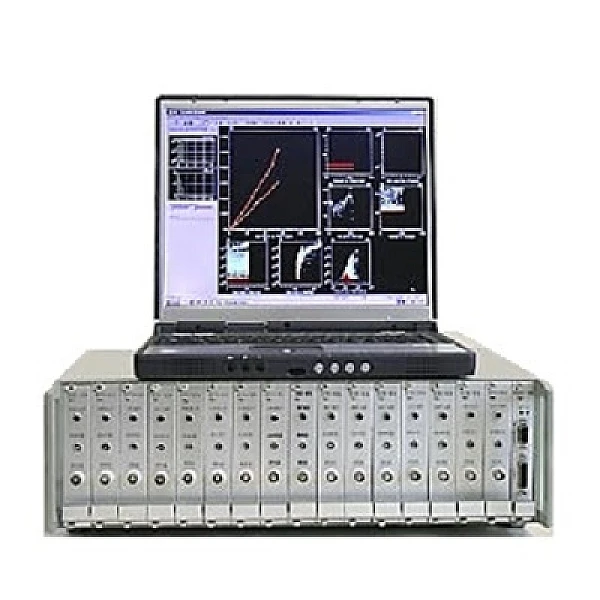

Акустико-эмиссионная система МАЛАХИТ АС-12А

Акустико-эмиссионная система МАЛАХИТ АС-12А

При помощи системы Малахит АС-12А производят акустико-эмиссионный контроль. Отличие этой системы в том, что она осуществляет непрерывное измерение акустических, электрических шумов в широком амплитудном диапазоне. Такой подход позволяет не только регистрировать сигналы, но и выявлять течи.

Применение Малахит АС-12А
Применяется в процессе проведения АЭ-обследования, которое позволяет определить состояние оборудование работающего под нагрузкой (трубопроводы, оборудование энергоблоков, резервуары и сосуды под давлением).

Акустико-эмиссионная система Малахит АС-12А зарегистрирована в Государственном реестре средств измерений.
Системы Малахит АС-12А выпускаются по техническим условиям АМ100.9805.00.000ТУ, согласованным в органах Госгортехнадзора РФ, имеют сертификат об утверждении типа средств измерений, зарегистрированы в Государственном реестре средств измерений и снабжаются свидетельством о первичной поверкe в органе Госстандарта.

Динамический диапазон с широкой амплитудой и дискретность измерения амплитуд в 0,5 дБ позволяют системе:

• существлять регистрацию изменений амплитуды во всем диапазоне, что способствует регулированию усилений в каналах как в процессе проведения исследования, так и перед процессом
• использовать плавающие пороговые уровни, для получения более эффективного результата
• наравне с регистрацией сигналов производить измерение уровня акустических и электрических шумов
• возможность применения в опасных зонах
• определять энергетические параметры во всем диапазоне измерения

Конструктивные особенности Малахит АС-12А

• В каждом канале предусмотрены частотные полосовые фильтры с программным переключением.
• Автоматическая проверка измерительных параметров
• При превышении порогового уровня шумом или сигналом происходит самоблокирование системы
• Питание аппаратуры от аккумулятора 12В
• Прочный и малогабаритный корпус
• Комплектация системы портативным компьютером
• Сбор и анализ информации проходит на основе программного пакета AE Studio
• Наличие звуковой и световой сигнализации при превышении допустимых уровней

Системы отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с  дискретностью измерения амплитуд 0,5 дБ во всем диапазоне; это позволяет:
• Одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи;
• Исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд;
• Использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни;
• Возможность использования для контроля оборудования во взрывопасных зонах.

Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.

В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.

Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.

Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.

Модификаци АС-12А:

Малахит АС-12А/8

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/8	8	240×375×150

Малахит АС-12А/16

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/16	16	460×375×150

Малахит АС-12А/32

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/32	32	460×375×150         Х2 Модуля

Малахит АС-12А/48

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/48	48	460×375×150         Х3 Модуля

Малахит АС-12А/64

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/64	64	460×375×150         Х4 Модуля

Малахит АС-12А/80

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/80	80	460×375×150       Х5 Модулей

Малахит АС-12А/112

Обозначение системы	Количество каналов	Размеры, мм, не более
Малахит АС-12А/112	112	460×375×150       Х7 Модулей
