ТИМ КРЕДО ТРУБЫ

Программная система ТИМ КРЕДО ТРУБЫ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности:

• автоматизированное проектирование металлических и железобетонных водопропускных труб на автомобильных дорогах.
• подбор типовых конструктивных элементов трубы, укреплений русла и откосов с возможностью редактирования.
• расчет строительного подъема по лотку трубы.
• определение объемов работ на устройство трубы и формирование таблицы объемов.
• формирование спецификации блоков – сборных железобетонных элементов, которые были использованы при проектировании водопропускной трубы.

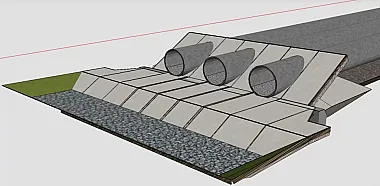

• создание 3D-модели трубы.
• возможность работать по техническим нормативным документам:

          СН 3.03.01-2019 «Мосты и трубы». Для Республики Беларусь.
          СП 35.13330.2011 «Мосты и трубы». Для Российской Федерации.
          СП РК 3/03-112-2013 «Мосты и трубы». Для Республики Казахстан.

Для всех доступных типов труб реализована возможность проектирования в северных районах. В зависимости от района проектирования пользователь может выбрать тип грунта основания и задать значение местной глубины промерзания грунта. Эти значения будут учтены подсистемой, и конструкция оголовочной части и основания под трубу будет соответствовать заданным требованиям.

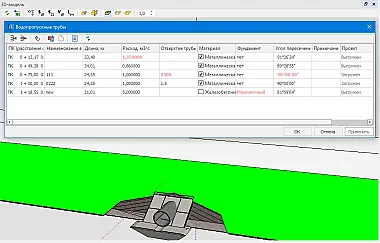

Реализован автоматизированный подбор звеньев труб под заданную исходную длину трубы. Причем, подбор звеньев будет осуществлен с учетом номенклатуры элементов, определенной в конкретном типовом проекте, т.е. с учетом длин звеньев средней части, оголовочных звеньев, портальных звеньев, откосных стенок, а также всех требуемых зазоров между ними.

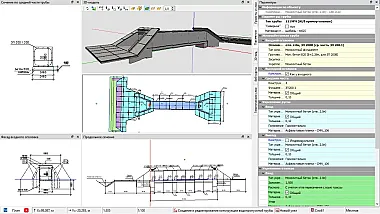

Также, доступна возможность вручную отредактировать набор звеньев, составляющих тело трубы через Конструктор трубы.

Конструкции укрепления русла и откосов на входе и на выходе назначаются в соответствии с нормативными документами с автоматическим подбором размеров и возможностью редактировать конструкцию и размеры.

При работе в ТИМ КРЕДО ТРУБЫ с информационной моделью дороги, созданной в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ, проектный поперечник создается автоматически.

При использовании ТИМ КРЕДО ТРУБЫ в качестве автономной технологии, предусмотрена возможность задать проектный поперечник. Для этого служит диалоговое окно Характерные точки, в котором можно назначить все точки поперечника, как в таблице, так и интерактивно, указав их курсором, и отрисовать проектный поперечник, нажав на соответствующую кнопку в диалоге.

В результате работы в ТИМ КРЕДО ТРУБЫ получаем:

• 3D-модель трубы — информационная модель трубы в формате IFC.
• Спецификации блоков – ведомость с описанием номенклатуры всех используемых элементов из сборного железобетона.Объемов материалов – ведомость с объемами материалов и работ по водопропускной трубе.
• Комплексный чертеж – общий чертеж водопропускной трубы.
